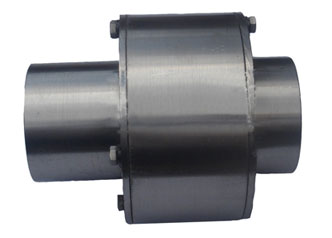

ZL型彈性柱銷齒式聯軸器（GB5015-2003）

　彈性柱銷齒式聯軸器具有以下特點：（1）彈性柱銷齒式聯軸器與齒式聯軸器相比，結構簡單，組成零件較少，制造較方便，不用齒輪加工機床。傳遞轉矩大，在相同轉矩時回轉直徑大多數比齒式聯軸器小，體積小，質量輕，可部分代替齒式聯軸器。（２）彈性柱銷齒式聯軸器維修方便，壽命較長，拆下檔板即可更換尼龍柱銷。尼龍柱銷為自潤材料，不需潤滑，不僅節省潤滑油，而且凈化工作環境。（３）彈性柱銷齒式聯軸器減振動能差，噪聲較大。彈性柱銷齒式聯軸器是利用若干非金屬材料制成的柱銷，置于兩半聯軸器與外環內表面之間的對合孔中，通過柱銷傳遞轉矩實現兩半聯軸器聯接，彈性柱銷齒式聯軸器具有一定補償兩軸相對偏移的性能，適用于中等和較大功率傳動，不適用于對減振有一定要求和噪聲需要嚴加控制的工作部位。

ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸
ZL型彈性柱銷齒式聯軸器基本參數和主要尺寸

型號	公稱扭矩 Tn(N.m)	許用轉速 [n]r/min	軸孔直徑 d 1 d2	軸孔配合長度		D	B	轉動慣量 Kg.m 2	質量 m Kg
				Y型	J1 型
				L	L 1
ZL1	100	4000	12 14	32	27	76	42	0.0004	0.80
			16 18	42	30
			19
			20 22	52	38
			24
ZL2	250	4000	16 18	42	30	92	50	0.003	3.23
			19
			20 22	52	38
			24
			25 28	62	44
			30 32	82	60
ZL3	630	4000	25 28	62	44	118	69	0.011	6.57
			30 32	82	60
			35 38
			40 42	112	84
ZL4	1600	4000	40 42	112	84	158	89	0.046	14.8
			45 48
			50 55
			56
			60	142	107
ZL5	4000	4000	50 55	112	84	192	89	0.114	24.8
			56
			60 63	142	107
			65 70
			71 75
			80	172	132
ZL6	6300	3300	60 63	142	107	230	111	0.28	42.5
			70 71
			75
			80 85	172	132
			90 95
ZL7	10000	2900	70 71	142	107	260	113	0.56	66.3
			75
			80 85	172	132
			90 95
			100 110	212	167
ZL8	16000	2500	80 85	172	132	300	136	1.21	107.3
			90 95
			100 110	212	167
			120
			125 130	252	202
ZL9	2500 0	2300	90 95	172	132	335	146	1.98	140.9
			100 110	212	167
			120
			125	252	202

ZL10	31500	2100	130 140	212	167	355	151	2.85	180.9
			150
			100 110	252	202
			120
			125	302	242
			130 140 150
ZL11	40000	2000	160 170	212	167	380	170	3.9	219.3

			110 120	252	202
			125
			130 140 150	302	242
			160 170 180
ZL12	63000	1700	130 140	252	202	445	183	9.2	371.4
			150
			160 170	302	242
			180
			190 200	352	282
ZL13	100000	1500	150	252	202	515	218	15.6	470
			160 170	302	242
			180
			190 200	352	282
			220
			240	410	330
ZL14	125000	1400	170 180	320	242	560	218	27.8	708
			190 200	352	282
			220
			240 250	410	330
			260
ZL15	160000	1300	190 200	352	285	590	238	33.4	768
			220
			240 250	410	330
			260
			280 300	470	380
ZL16	250000	100, 0	220	352	282	695	262	69.9	1169
			240 250	410	330
			260
			280 300	470	380
			320
			340	550	450
ZL17	315000	950	240 250	410	330	768	282	122.7	1664
			260
			280 300	470	380
			320
			340 360	550	450
			380
ZL18	400000	850	250 260	410	330	860	300	202.7	2193
			280 300	470	380
			320
			340 360	550	450
			380
			400 420	650	540
ZL19	630000	750	280 300	470	380	970	320	341.2	2901
			320
			340 360	550	450
			380
			400 420	650	540
			440 450
ZL20	1000000	650	320	470	380	1156	351	710	4251
			340 360	550	450
			380
			400 420	650	540
			440 450
			460 480
			500
ZL21	1600000	530	380	550	450	1440	355	1948	7514
			400 420	650	540
			440 450
			460 480
			500
			530 560	800	680
			600 630
ZL22	2000000	500	420 440	650	540	1520	396	2931	10148
			450 460
			480 500
			530 560	800	680
			600 630
			670 710	900	780
			750
ZL23	2500000	460	480 500	650	540	1638	430	4379	13026
