　產品詳細參數: 點擊:707次

本公司生產近30類，計140多種攪拌器，從*常見的（包括已有的HB5標準，SB90標準各種攪拌器）到各種復雜形狀或特殊用途的攪拌器?？砂碒/T2123-91標準的各種規格尺寸系列制造，也可根據用戶生產工藝需求，代為設計制造各種特殊要求、特殊規格或特殊用途的攪拌器。

攪拌器型號標注方法：


	材料代號
	攪拌器軸孔徑
	攪拌器的外徑，
	攪拌器型式代號

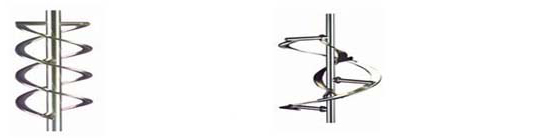

螺帶螺桿式攪拌器

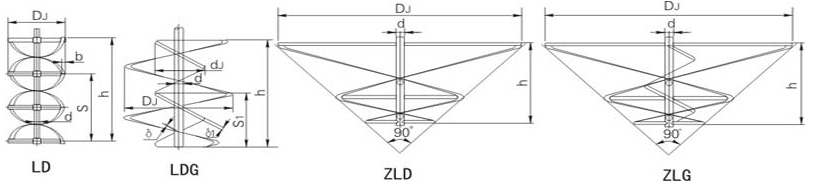

螺帶式－LD、錐底螺帶式－ZLD、螺帶螺桿式－LDG、錐底螺帶螺桿式－ZLG

此類攪拌器為慢速型攪拌器，常在層流區操作，液體沿著螺旋面上升或下降形成軸向的上下循環，適用于中高粘度液體的混合和傳熱等過程。常用介質粘度μ＜10⁵cP，常用轉速n＝0.5－50rpm，v＝2m/s。LD螺帶式攪拌器的螺帶外廊接近于攪槽內壁，攪拌直徑大，強化了進罐壁的液體的上下循環，高粘度液體的傳熱過程很適用。LDG螺帶螺桿組合式，同時具有螺桿和螺帶的特性，強化了液體內外圍的循環，特別對非牛頓型似塑性及粘彈性液體有效。ZLD錐底螺帶型，ZLG錐底螺帶螺桿型，其特點是底形可和錐形釜底相配，可按要求設計。

螺帶式，螺帶螺桿式攪拌器主要參數

D_J	d	d₁	b	S	s₁	δ	δ₁	h	φ	重量
D_J	d	d₁	b	S	s₁	δ	δ₁	h	φ	LD	LDG	ZLD	ZLG
285	40	80	25	285	80	4	2	285	14	5.725	5.839	4.32	5.14
380	50	100	30	380	100	4	2	380	18	11.06	11.25	8.56	10.01
470	60	125	35	470	125	6	3	470	18	19.76	20.23	15.33	17.53
570	70	150	45	570	150	6	3	570	25	32.18	32.88	20.05	27.21
660	80	180	50	660	180	8	4	660	32	50.15	51.53	38.78	45.67
760	85	200	60	760	200	8	4	760	38	65.63	67.48	50.67	58.93
850	90	230	70	850	230	10	6	850	45	88.54	92.42	67.45	79.45
950	100	250	80	950	250	10	6	950	45	116.8	121.4	90.00	98.89
1140	110	300	95	1140	300	12	8	1140	57	175.9	785.1	135.02	148.3
1340	120	350	110	1340	350	12	8	1340	57	238.7	252.6	185.79	212
1530	130	400	125	1530	400	14	10	1530	76	343.0	366.6	263	306.4
1730	140	450	140	1230	450	14	10	1730	76	437.8	468.8	338.92	405.2
1920	150	500	160	1920	500	16	12	1920	89	586.0	633.1	449.72	541.9
2120	160	550	175	2120	550	16	12	2120	89	731.9	772.2	553.4	640.9
2320	170	600	190	2320	600	18	14	2320	108	906.8	999.5	706.44	827.5
2520	180	650	200	2520	650	20	14	2520	108	1127	1226	864.7	995.9
