Z2型脹緊聯結套

??技術服務　
?0317-8315406 0317-8315046

?訂購傳真　
?0317-8315248

　產品詳細參數: 點擊:834次

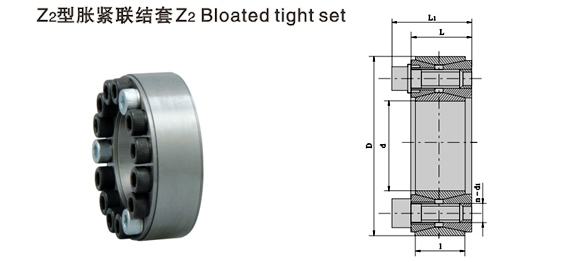

特性:Z2型脹緊套由一個開口的雙錐內環，一個開口的雙錐外環和兩個雙錐壓緊環組成。用內六角螺栓擰緊，擰緊時彈性環沒有相對于軸轂的軸向移動，與Z1型比較，同樣壓緊力能產生更大的徑向壓力，傳遞更大的載荷。為便于拆卸，在一個壓緊環上有拆卸用螺孔，沿圓周共有2~4處。鎖緊聯結盤廣泛應用于包裝、印刷、紡織、機床等機械上。
標記示例：
內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

安裝參考范例

基本尺寸							額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力Pf′ N/mm2	螺釘?shù)?br /> 擰緊力矩 MA N·m	重量 kg
d	D	l	L	L1	d 1	n	軸向力F1KN	轉矩M1 KN·m
mm						n	軸向力F1KN	轉矩M1 KN·m
20	47	17	2O	27.5	M6	8	27	0.27	210	90	14	0.24
22	47					8	27	0.30	195	90		0.23
25	50					9	30	0.38	190	95		O.25
28	55					10	33	0.47	185	95		0.30
30	55					10	33	0.50	175	95		0.29
35	60					12	40	0.70	180	105		0.32
38	63					14	46	0.88	185	105		0.33
40	65					14	46	0.92	180	110		0.34
42	72	20	24	33.5	M8	12	65	1.36	200	117	35	0.48
45	75						72	1.62	210	125		0.57
50	80						71	1.77	190	115		0.60
55	85					14	83	2.27	200	130		0.63
60	90					14	83	2.47	180	120		0.69
65	95					16	93	3.04	190	130		0.73
70	110	24	28	39.0	M1O	14	132	4.60	210	130	70	1.26
75	115						131	4.90	195	125		1.33
80	120						131	5.20	180	120		1.40
85	125					16	148	6.30	195	130		1.49
90	130					16	147	6.60	180	125		1.53
95	135					18	167	7.90	195	135		1.62
100	145	29	33	47.0	M12	14	192	9.60	195	135	125	2.01
105	150						190	9.98	185	130		2.10
110	155						191	10.50	180	125		2.15
120	165					16	218	13.10	185	135		2.35
125	170					18	220	13.78	180	130		2.95
130	180	34	38	52.0		20	272	17.60	165	120		3.51
140	190					22	298	20.90	165	125		3.85
150	200					24	324	24.20	170	125		4.07
160	210					26	350	28.00	170	130		4.30
170	225	38	44	60	M14	22	386	32.80	160	120	190	5.78
180	235	38	44	60		24	420	37.80	165	125		6.05
190	250	46	52	68		28	490	46.50	150	115		8.25
200	260	46	52	68		30	525	52.50	150	115		8.65
210	275	50	56	74	M16	24	599	62.89	151	115	295	10.10
220	285					26	620	68.00	150	115		11.22
240	305					30	715	85.50	160	125		12.20
250	315					32	768	96.00	162	125		12.70
260	325					34	800	104.00	165	130		13.20
280	355	60	66	86.5	M18	32	915	128.00	145	115	405	19.20
300	375	60	66	86.5	M18	36	1020	153.00	150	120	405	20.50
320	405	72	78	100.5	M20		1310	210.00	150	120	580	29.60
340	425	72	78	100.5	M20		1310	224.00	145	115	580	31.10
360	455	84	90	116.0	M22		1630	294.00	145	115	780	42.20
380	475						1620	308.00	135	110		44.00
400	495						1610	322.00	130	105		46.00
420	515					40	1780	374.00	135	110		50.00
450	555	96	102	130.0	M24	40	2050	461.25	124	100	1000	65.00
480	585					42	2160	518.40	124	100		71.00
500	605					44	2240	560.00	123	100		72.60
530	640					45	2330	617.00	121	100		83.60
560	670					48	2440	680.00	120	100		85.00
600	710					50	2580	775.00	118	100		91.00
630	740					52	2680	844.00	117	105		94.00
670	780					56	2820	944.00	116	100		101.00
710	820					60	2970	1054.00	115	100		106.00
750	860					62	3130	1173.00	115	100		112.00
800	910					66	3260	1300.00	112	100		118.00
850	960					70	3500	1487.00	113	100		125.00
900	1010					75	3680	1650.00	112	100		132.00
950	1060					80	3870	1838.00	112	100		139.00
1000	1110					82	4000	2000.00	110	100		146.00
注：Z2型脹緊聯結套螺釘?shù)臋C械性能等級為12.9級。
